一、產品概述
活塞壓力計廣泛應用于計量室 、 實驗室以及生產或科學實驗環節作為壓力基準器使用。 此外， 它還可以直接應用于高可靠性監測環節，對其他儀表進行表決監測 。在電力 、冶金、 石油 、化工 、計量系統等行業，活塞壓力計都發揮著重要的作用。

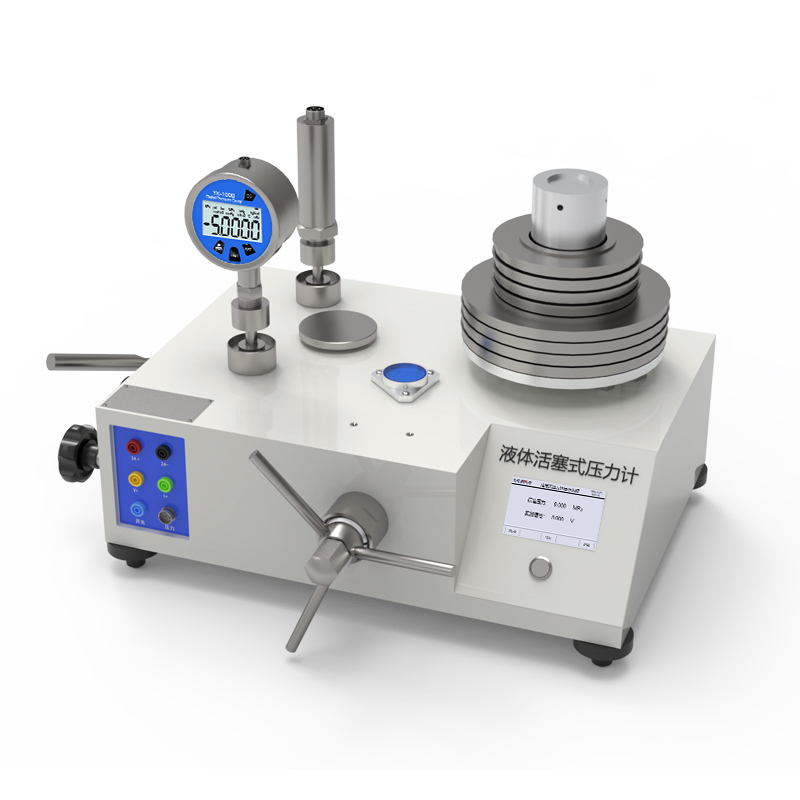

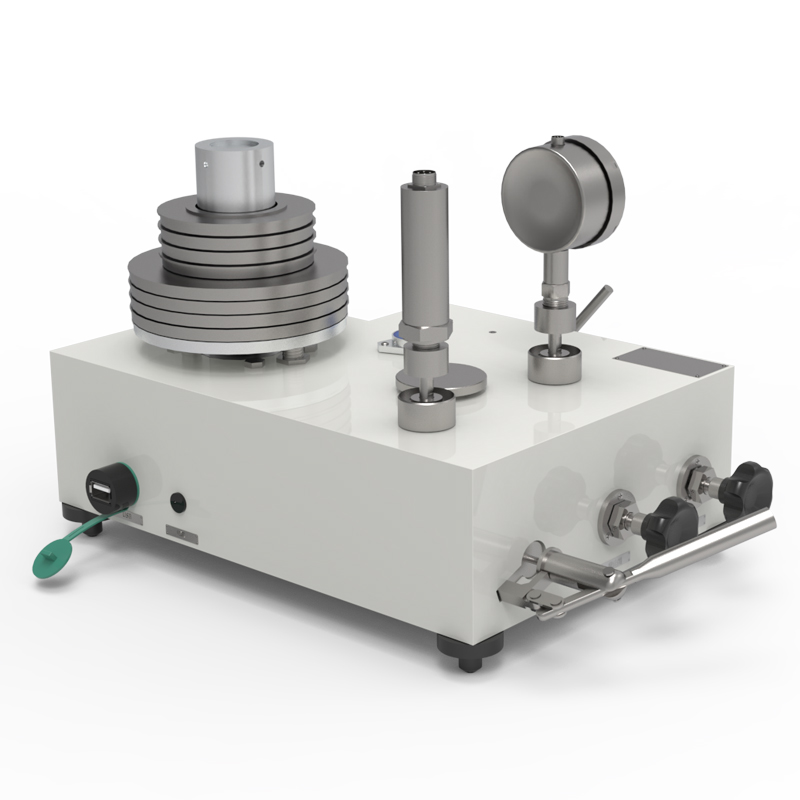

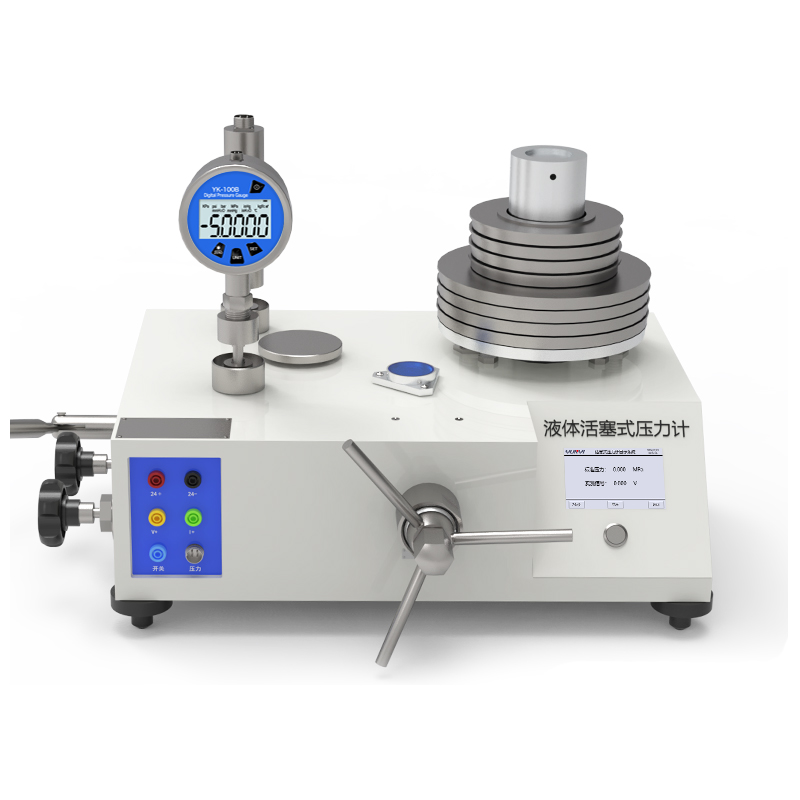

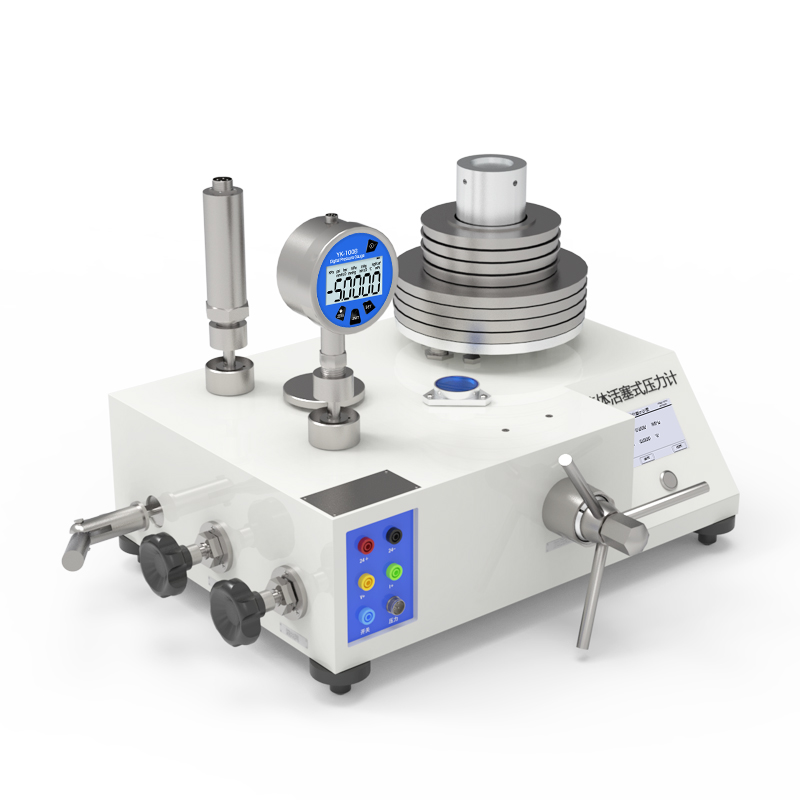

我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
二、產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養

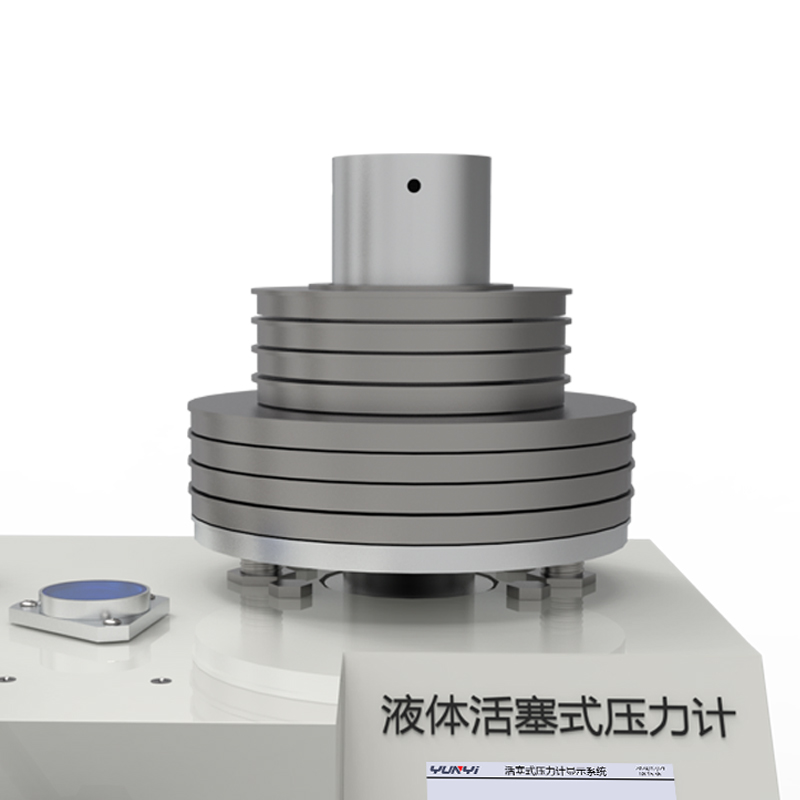

低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
三、產品參數
型號 | GJM8006A | GJM8006 | GJM8025 | GJM8060 | GJM8100 | GJM8160 | GJM8250 | |||||||||||
測量范圍 MPa | 0.06-0.6 | 0.1-6 | 0.5-25 | 1-60 | 1-100 | 2-160 | 5-250 | |||||||||||
精度等級 | 0.05 級 0.02 級 0.01 級 0.005 級 | |||||||||||||||||
標稱上限 MPa | 0.6 | 6 | 25 | 60 | 100 | 160 | 250 | |||||||||||
標稱下限 MPa | 0.06 | 0.1 | 0.5 | 1 | 1 | 2 | 5 | |||||||||||
測量上限 MPa | 0.6 | 6 | 25 | 60 | 100 | 160 | 250 | |||||||||||
測量下限 MPa | 0.06 | 0.1 | 0.5 | 1 | 1 | 2 | 5 | |||||||||||
活塞公稱面積 cm2 | 1 | 0.5 | 0.2 | 0.05 | 0.05 | 0.05 | 0.025 | |||||||||||
底盤及 活塞 | 質量/kg | 0.6 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1.25 | ||||||||||
壓力/MPa | 0.06 | 0.1 | 0.5 | 1 | 1 | 2 | 5 | |||||||||||
專用砝 碼 | 公稱質量 | 0.1 | 0.5 | 0.5 | 2.5 | 1 | 5 | 1 | 5 | 0.5 | 1 | 5 | 0.5 | 1 | 5 | 1.25 | 2.5 | 5 |
壓力 | 0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 | |
數量 | 4 | 10 | 4 | 11 | 4 | 9 | 4 | 11 | 1 | 4 | 9 | 1 | 4 | 15 | 1 | 2 | 11 | |
工作介質 | 25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 | ||||||||||||||||
接口螺紋 | M20*1.5 快速內螺*2 | |||||||||||||||||
電測參數：
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz
